可摘掛式抱索器適用范圍:最大傾角≤35°、長距離≤3000m、運料和運人共用巷道、巷道水平轉彎、循環雙側輸送、可摘鉤。
可摘掛式抱索器類型
可摘掛式抱索器分為兩種型式,第一種型式是卡鉗式抱索器(杠桿式),第二種型式是一鉤一瓦帶襯墊抱索器(杠桿帶摩擦式),兩種抱索器都適用于坡度≤35°范圍內的架空乘人裝置,多適用于人貨兩用巷道,可實現任意摘掛。

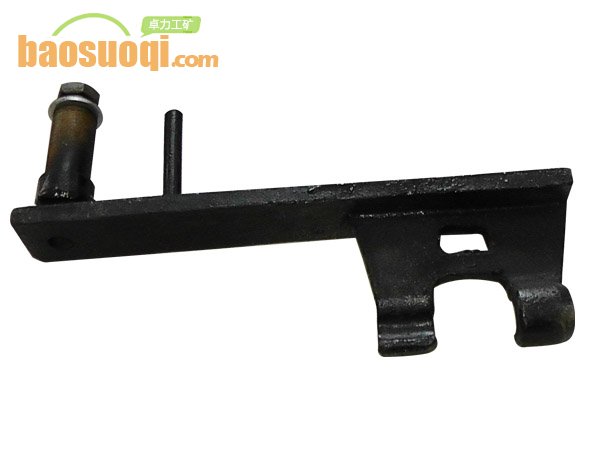

· 卡鉗式抱索器為整體精密鑄造件,剛性好,結構簡單,易安裝維護,摘掛容易,抱體通過吊椅吊環配合螺栓進行聯接緊固,采用可摘掛式抱索器需注意在變坡點及離地較高的斜坡面處嚴禁上下人,防止人身安全傷害的發生。

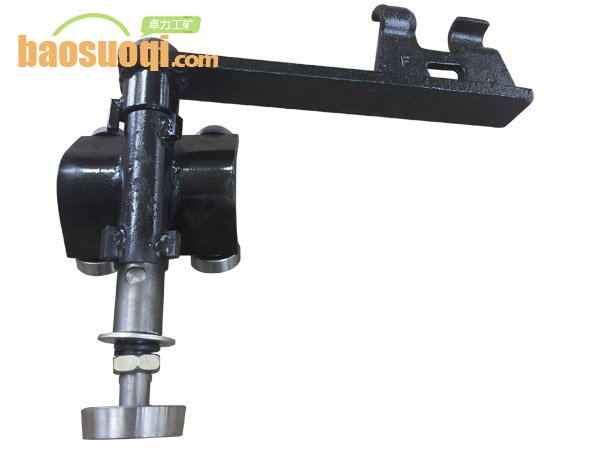

· 一鉤一瓦帶襯墊抱索器主要由襯墊、瓦體、主連接桿、自鎖螺母4、掛鉤鋼件、自鎖螺母、螺栓等組成,鋼件采用整體精密鑄造件,剛性好,易安裝維護,摘掛容易,通過高摩擦襯墊和掛鉤鋼件的夾緊配合,提高抱索器的爬坡能力,主連接桿通過吊椅吊環配合螺栓進行聯接緊固,采用可摘掛式抱索器需注意在變坡點及離地較高的斜坡面處嚴禁上下人,防止人身安全傷害的發生。
可摘掛抱索器結構
可摘掛式自鎖抱索器,包括殼體、主抱爪、副抱爪、導向桿、吊座,殼體呈圓形套管結構,其外壁與導向桿固定連接,吊座滑動套裝在該導向桿上,殼體一端與主抱爪彎頭固定連接,另一端通過活動連接桿與所述吊座鉸接,主抱爪安裝在彎頭上,副抱爪安裝在彈簧伸縮桿一端,該彈簧伸縮桿嵌入殼體內部一側,其另一端與嵌入殼體內部另一側的推動桿的端頭動配合,該推動桿的另一端與活動連接桿鉸接。
可摘掛抱索器具有的有益效果是:
一是能使吊座簡單方便的掛在鋼絲繩,使索道既能運送人員,又能運送貨物,二是使吊車不受傾角的限制,吊座總能保持鉛錘狀態。
可摘掛式抱索器類型,各廠家設計參數均不同,外觀有變化,尺寸規格也有小變化,提供圖片或樣品即可供貨。
